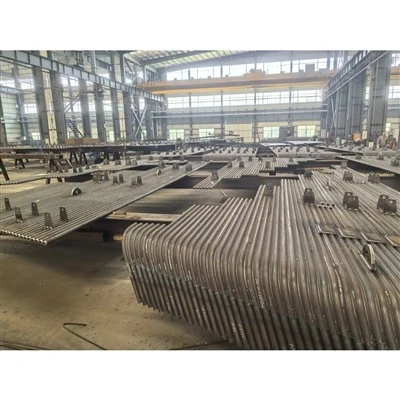

Cijevni snop izmjenjivača topline, predgrijač zraka

1: Cijevni snop izmjenjivača topline, predgrijač zraka



1. Definicija proizvoda


Industrijski predgrijač zraka kritični je uređaj za-zagrijanu površinu integriran u CFB kotlove. Postavljen nizvodno od ekonomajzera, vraća otpadnu toplinu iz ispušnih dimnih plinova za predgrijavanje primarnog i sekundarnog zraka za izgaranje, povećavajući ukupnu toplinsku učinkovitost i smanjujući potrošnju goriva.



2. Proces proizvodnje proizvoda


1): Priprema sirovina: Visoko{1}}ploče od ugljičnog čelika i cijevi-od legure otporne na koroziju pregledavaju se i precizno-rezuju pomoću automatizirane CNC laserske opreme.

2): Oblikovanje cijevi i ploča: Cijevi su hladno-vučene i savijene na točne polumjere, dok su ploče kućišta izbušene i oblikovane za modularnu montažu.

3): Zavarivanje i sklapanje: robotsko zavarivanje učvršćuje snopove cijevi za glavne ploče, osiguravajući nepropusni-strukturalni integritet pod toplinskim naprezanjem.

4): Ispitivanje i premazivanje: Jedinice se podvrgavaju ispitivanju hidrostatskim tlakom i pjeskarenju protiv-korozije, nakon čega slijedi industrijsko premazivanje na visokoj-temperaturi prije izvoznog pakiranja.



3. Primjene proizvoda


1): Integracija CFB kotla: Postavljen u zadnji dimovodni kanal za hvatanje zaostale topline iz ispušnih plinova prije ulaska u vrećasti filtar.

2): Termoelektrane: podiže temperaturu zraka za izgaranje kako bi se stabiliziralo paljenje i povećala učinkovitost izgaranja u kotlovima.

3): Industrijska proizvodnja pare: koristi se u teškim proizvodnim i ko-generacijskim postrojenjima koja koriste ugljen, biomasu ili izgaranje na više-goriva.



4. Prednosti proizvoda


1): Visoka toplinska učinkovitost: Maksimizira povrat otpadne topline iz dimnih plinova, značajno smanjujući troškove rada postrojenja i goriva.

2): Robusni dizajn-otporan na curenje: Precizno robotsko zavarivanje i rigorozna hidrostatska ispitivanja jamče nulto curenje između struje plina i zraka.

3): Otpornost na koroziju: Materijali od vrhunskih legura i zaštitni premazi podnose agresivni sumpor i nisko-temperaturnu koroziju točke rosišta.

4): Optimizirana dinamika protoka: aerodinamični raspored cijevi smanjuje pad tlaka uz održavanje visokih koeficijenata prijenosa topline.

5): Besprijekorno naknadno opremanje: Modularne dimenzije odgovaraju standardnim rasporedima CFB kotlova za brzu-instalaciju na licu mjesta i minimalno vrijeme zastoja.







2: Parametri



1. Tehničke specifikacije i značajke proizvoda



Kategorija atributa	Pojedinosti tehničke specifikacije
Naziv proizvoda	CFB predgrijač zraka kotla (cijevni/pločasti tip)
Funkcija opreme	Povrat topline dimnih plinova i predgrijavanje zraka za izgaranje
Osnovne komponente	Cijevni snopovi, cijevni listovi, kućište, dilatacijski spojevi
Prilagodba	Izrađen-po-narudžbi na temelju kapaciteta kotla i specifikacija crteža
Standardi sukladnosti	ASME, ISO9001, GB/T, CE certifikat





2. Glavni parametri:



Ulazna temp. dimnog plina	300 stupnjeva – 450 stupnjeva
Temperatura ulaznog zraka	20 stupnjeva – 60 stupnjeva
Projektirani tlak	Do 2,5 MPa (opcije pozitivnog/negativnog tlaka)
Brzina prijenosa topline	88% – 94% Toplinska učinkovitost
Materijal cijevi	Corten čelik, 20#, ND čelik, nehrđajući čelik











3: Naše tvorničke prednosti



1. Napredni toplinski dizajn i optimizacijski inženjering osiguravaju da naši predgrijači zraka isporučuju maksimalan povrat topline i vrhunsku toplinsku učinkovitost za industrijske kotlove.


2. Vrhunski materijali-otporni na koroziju i rigorozne inspekcije zavara učinkovito sprječavaju koroziju kisele točke rosišta i jamče- dugoročnu radnu pouzdanost.


3. Precizno-projektirane modularne strukture i stroge proizvodne tolerancije olakšavaju brzo-naknadno opremanje na licu mjesta, besprijekornu integraciju kanala i smanjeno vrijeme zastoja.


4. Sveobuhvatna više{1}}stupanjska kontrola kvalitete, uključujući stroga hidrostatska ispitivanja i ne-destruktivna ispitivanja, osigurava 100% nepropusnost-izvedba pod ekstremnim pritiscima.


5. Potpuno prilagodljiva inženjerska rješenja skrojena za točne specifikacije crteža klijenta i različite vrste goriva povećavaju povrat ulaganja.





4: Česta pitanja



P1: Kako se predgrijač zraka integrira u CFB sustav kotla prikazan na dijagramu?

O: Nalazi se u zadnjem prolazu nizvodno od ekonomajzera i uzvodno od vrećastog sakupljača prašine, vraćajući toplinu iz ispušnog dimnog plina za predgrijavanje ulaznog zraka za izgaranje.


P2: Koji su materijali odabrani za sprječavanje korozije-na niskim temperaturama u ovom odjeljku?

O: Obično koristimo-materijale otporne na koroziju kao što je Corten čelik (čelik otporan na atmosferilije) ili ND čelik kako bismo izdržali kondenzaciju sumporne kiseline na hladnom kraju predgrijača.


P3: Možete li proizvesti zamjenske snopove predgrijača na temelju naših postojećih crteža postrojenja?

O: Da. Specijalizirani smo za izradu po narudžbi koja odgovara točnim parametrima dimenzija i performansi iz inženjerskih crteža klijenata ili fizičkih predložaka.


P4: Koje je standardno vrijeme proizvodnje za jedinicu predgrijača zraka?

O: Standardna proizvodnja traje otprilike 5 do 9 tjedana, ovisno o dostupnosti sirovina, specifikacijama cijevi i količini narudžbe.


P5: Koje se testiranje kvalitete provodi prije isporuke?

O: Sve jedinice prolaze strogu kontrolu kvalitete, uključujući dimenzionalne provjere, spektrometriju sirovina, 100% inspekciju zavarenog šava (NDE) i ispitivanje hidrostatskim tlakom prije otpreme.
